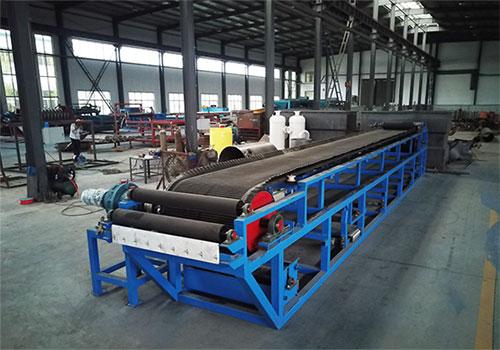

Filtre à bande sous vide, Equipement pour la séparation solide-liquide
BETTER EPT met son expérience et son savoir-faire à votre disposition pour la conception et la fabrication du filtre à
bande sous vide de grande performance. Cet équipement est un filtre horizontal en mouvement continu qui assure la
séparation des solides précipités des suspensions à travers un sous vide afin de réaliser la filtration et la
déshydratation. Le filtre à bande sous vide est principalement utilisé dans les exploitations minières, l’industrie
métallurgique, l’industrie pétrolière et houillère, le domaine environnemental, la fabrication du papier, les centrales
électriques, etc. Il se distingue par une haute performance et une maintenance facile. Les filtres à bandes sous vide
sont fabriqués en accord avec les besoins spécifiques du client.
Principe de fonctionnement

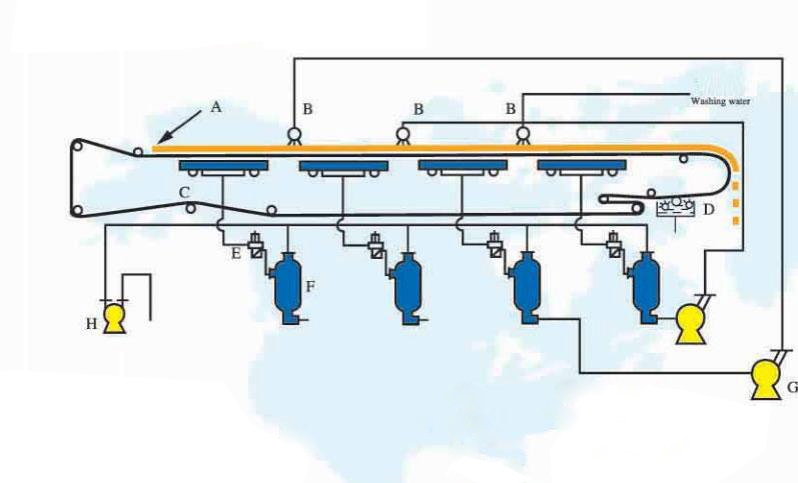

Diagramme du processus
A. Système d’alimentation
B. Système de lavage
C. Mécanisme de déviation-rectification
D. Système de lavage de la toile
E. Valve de commutation
F.Séparateur pour le liquide d’expulsion
G. Pompe à eau de retour
H. Pompe sous vide
Le principe du filtre à bande sous vide consiste à déposer la boue horizontalement sur la toile filtrante ou le tamis
filtrant et d’assister à la séparation du solide et liquide sous l’effet de la gravité et de l’absorption sous vide de
l’eau.
Paramètres
Modèle
Surface filtrante (m²)
Longueur effective du filtre (mm)
Puissance du moteur principal (kw)
Consommation sous vide (m³/min)
Puissance de la machine sous vide (kw)
400
1.0
2500
3
2
1.1
630
5.0
7900
3
15
30
6.3
10000
3
15
30
1300
7.3
5600
5.5
15
30
9.1
7000
5.5
20
37
10.9
8400
5.5
20
37
15.0
11200
5.5
20
37
18.2
14000
7.5
30
45
20.0
15400
7.5
30
45
1800
20.0
11200
7.5
30
45
25.0
14000
11
42
55
30.0
16800
11
42
55
2000
20.0
10000
11
42
55
25.0
12500
11
42
55
29.0
14000
11
42
55
33.6
16800
11
66
55
39.2
19600
15
66
75
2500
25.0
10000
11
30
55
30.0
12000
11
42
55
35.0
14000
15
42
75
42.0
16800
22
86
110
49.0
19600
22
86
110
56.0
22400
30
97
160
3150
61.7
19600
30
100
Sur demande
70.6
22400
30
123
Sur demande
79.4
25200
30
141
Sur demande
Détails

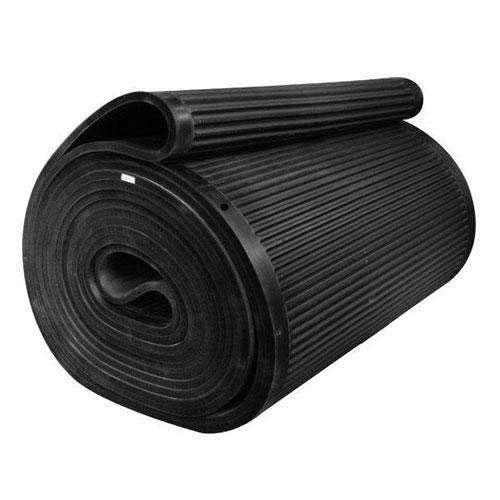

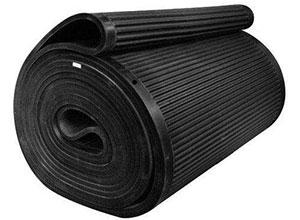

Bande en caoutchouc
La bande est en caoutchouc à base d’acide pour une haute efficacité et une ténacité élevée. La bande en caoutchouc se
caractérise par une haute stabilité dimensionnelle, une excellente résistance à la corrosion et une longue durée de vie.

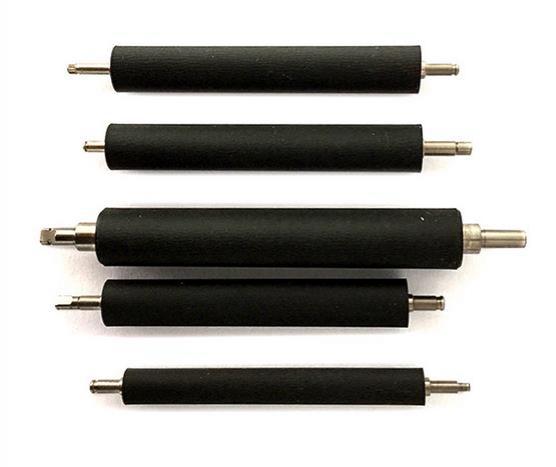

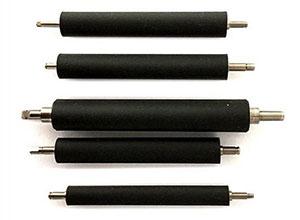

Rouleau

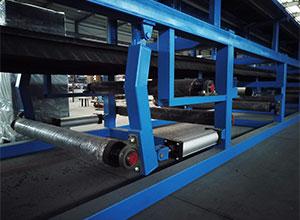

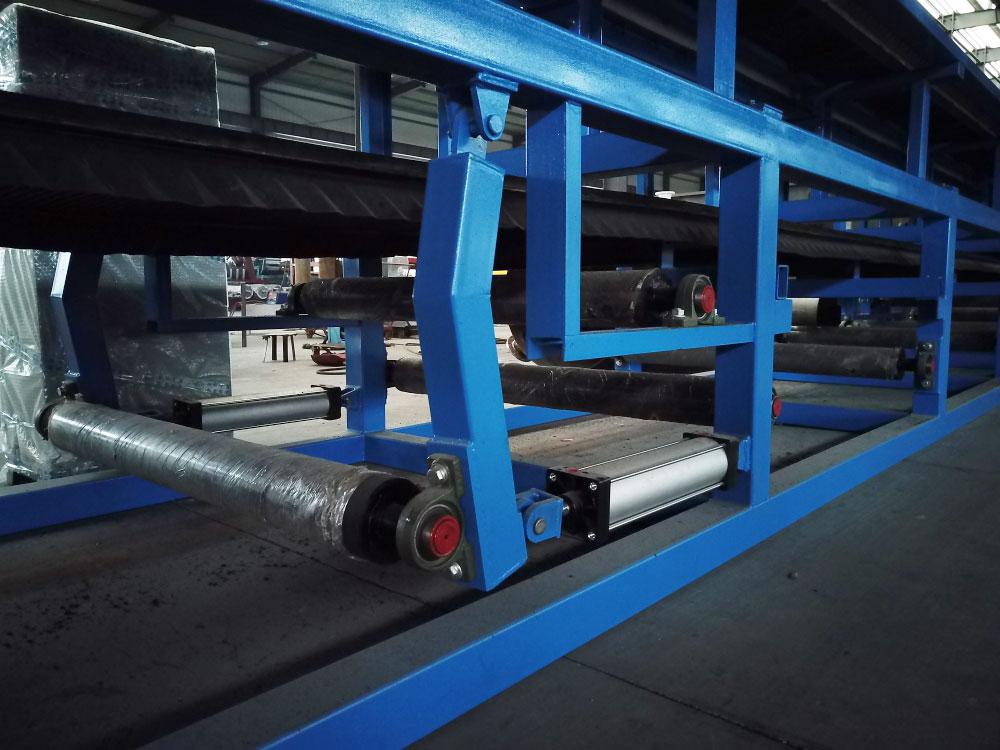

Système de contrôle de tension
Caractéristiques
Lorsque les substances passent à travers la zone de sédimentation, les grosses particules se précipitent au fond tandis
que les petites particules restent à la partie supérieure. Ce processus permet de réaliser un gâteau de filtration
parfait, une perméabilité réduite pour le filtrat et une filtration rapide.
L’épaisseur du gâteau de filtration, le nombre de lavage à contre-courant, le degré de vide et la vitesse de filtration
de la toile sont ajustables pour une filtration optimisée.
Le système de lavage co-courant et à contre-courant multi étagé permet un lavage minutieux et poussé. L’eau-mère et
l’eau de lavage peuvent être collectées et réutilisées selon les exigences relatives.
Le système de contrôle du filtre à bande sous vide intègre une technologie DCS permettant un contrôle automatique sur
place ou à distance.
Notre société bénéficie d’une riche expérience de plus de 12 ans permettant de fournir des solutions d’épuration d’eau
adaptées à vos besoins spécifiques. Nos équipements de traitement des eaux usées de conception optimisée sont destinés
à
des applications industrielles et municipales. Notre société peut personnaliser vos équipements selon vos besoins
spécifiques. Intégrant une technologie avancée. nos solutions de traitement des eaux usées sont largement
appréciées par
les clients partout dans le monde.
